Pengiriman Proyek...Tingkat Pemanasan Mikroskop H1500-SR Memungkinkan Eksperimen Suhu Tinggi SAXS/WAXS di Situ

July 4, 2026

kasus perusahaan terbaru tentang Pengiriman Proyek...Tingkat Pemanasan Mikroskop H1500-SR Memungkinkan Eksperimen Suhu Tinggi SAXS/WAXS di Situ

Dalam ilmu material, fisika zat kental, pengolahan polimer, dan bidang terkait,Karakterisasi in situ dari evolusi struktural nanoscale di bawah kondisi ekstrim adalah kunci untuk memecahkan mekanisme mikroskopis. Pembagian sinar-X sudut kecil (SAXS) membidik ketidaksamaan kepadatan elektron pada skala 1~100 nm, menjadikannya alat yang ampuh untuk mempelajari nanopartikel, pori-pori, struktur terpisah fase,dan lebih. The high brilliance of synchrotron radiation sources enables real-time tracking of millisecond-scale structural changes in materials under external fields such as high temperature and mechanical stress.

Baru-baru ini,Kami berhasil menyelesaikan pengiriman utama Perangkat ini akan terintegrasi dengan detektor Pilatus 2M (SAXS) dan Pilatus 900k (WAXS) yang ada di garis sinar,memberdayakan pengguna untuk melakukan percobaan SAXS/WAXS in situ pada bahan bulk/bubuk dalam kondisi suhu ultra tinggi.

kasus perusahaan terbaru tentang [#aname#]kasus perusahaan terbaru tentang [#aname#]

Persyaratan pelanggan: Karakterisasi in situ SAXS/WAXS pada suhu yang sangat tinggi

BL16B SAXS beamline di SSRF adalah salah satu dari tujuh beamline pertama yang dibangun di fasilitas.Beamline diberi makan oleh lentur radiasi magnet dari cincin penyimpanan dan dilengkapi dengan sagittally membengkokkan pendingin air monokromator kristal ganda dan cermin silinder melengkungSaat ini, BL16B melayani penelitian SAXS dalam bahan polimer, nanomaterial, bahan mesopor, koloid, kristal cair, bahan logam, dan banyak lagi.dan telah mewujudkan kombinasi multi-metode termasuk SAXS/WAXS/Raman/IR.

Dalam skenario eksperimen pengguna, BL16B menghadapi tantangan inti berikut:

  • Permintaan suhu yang sangat tinggi: Studi seperti sintering keramik, perawatan panas logam,dan transisi fase dalam superalloy memerlukan percobaan SAXS/WAXS in situ dalam kisaran 1000 ∼ 1500 °C untuk melacak evolusi mikrostruktural pori-pori nanoskala secara real time, precipitates, batas butir, dll.

  • Kompatibilitas jalur optik SAXS/WAXS: Penyebaran sudut kecil mengukur sinyal lemah di dekat sinar utama; posisi sampel harus menawarkan transmisi sinar-X yang tinggi, penyerapan rendah,dan penyebaran latar belakang rendahPada saat yang sama, stabilitas posisi sampel selama pemanasan harus dipertahankan pada tingkat mikrometer untuk memastikan penyelarasan sinyal penyebaran yang akurat dengan detektor.

  • Kontrol atmosfer: Sampel sangat rentan terhadap oksidasi pada suhu tinggi; atmosfer pelindung inert/reduksi sangat penting untuk memastikan keaslian data.

Peralatan yang ada di garis sinar memiliki kisaran suhu yang terbatas: BL16B's tahap panas / dingin Linkam saat ini (misalnya, THMS600) biasanya tidak melebihi 600 ° C,yang tidak dapat mencakup percobaan suhu yang lebih tinggi di situ tepat nilai inti yang diberikan oleh tahap pemanasan mikroskop GoGo.

kasus perusahaan terbaru tentang [#aname#]

Solusi: GooGo Instrumen Synchrotron Ultra-High-Temperature Hot Stage

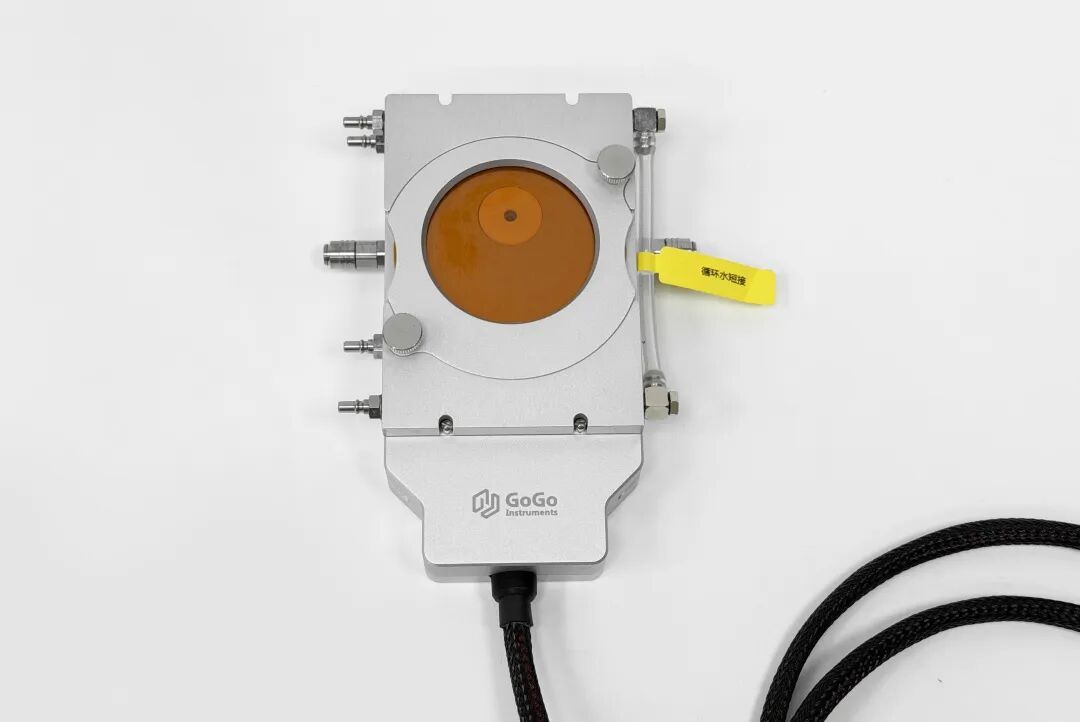

Untuk memenuhi kebutuhan di atas, GoGo secara khusus mengembangkan tahap pemanasan mikroskop H1500-SR untuk BL16B. Perangkat ini mengadopsi struktur pemegang sampel tipe tungku pemanasan resistif,dan desainnya sepenuhnya memperhitungkan persyaratan yang ketat dari percobaan SAXS dalam hal transmisi sinar-X yang tinggi dan penyebaran latar belakang yang rendahParameter utama adalah sebagai berikut:

Parameter Spesifikasi
Kisaran suhu NT2 air
Maks. kecepatan pemanasan 150°C/menit
Metode pemanasan Struktur pemegang sampel tipe tungku dengan pemanasan resistif
Kontrol atmosfer Mendukung pembersihan gas pelindung inert/mengurangi
Kompatibilitas jalur optik Geometri transmisi Synchrotron SAXS/WAXS
Pemegang sampel Standar φ8 mm (OD) × 2 mm ( kedalaman) pemegang alur keramik + perlengkapan sampel bubuk khusus
Kompatibilitas garis sinar Struktur rekayasa presisi yang memastikan transmisi sinar-X yang tinggi, penyebaran latar belakang yang rendah, dan stabilitas posisi sampel yang tinggi

kasus perusahaan terbaru tentang [#aname#]

Empat titik penting teknis:

  • Sorot 1 tahap secara efektif mengatasi batas suhu (~ 600 °C) dari tahap panas / dingin yang ada di BL16B, memperluas kemampuan beamlines di situ suhu variabel hingga 1500 ° C dan memberikan dukungan kritis untuk suhu tinggi di situ SAXS/WAXS studi keramik, logam, superalloy,dan lebih.

  • Menonjolkan 2 ¢ Dirancang khusus untuk geometri transmisi SAXS, memastikan transmisi sinar-X yang tinggi dan gangguan minimal:Perangkat ini dirancang khusus untuk sensitivitas tinggi yang diperlukan untuk mendeteksi sinyal penyebaran lemah di dekat sinar utama dalam percobaan SAXSIni dilengkapi dengan pemegang alur keramik standar φ8 mm (OD) × 2 mm ( kedalaman) dan perlengkapan sampel bubuk khusus, yang kompatibel dengan geometri transmisi perpendicular-incidence.Pemegang sampel terbuat dari keramik tahan suhu tinggi, menawarkan penyerapan sinar-X rendah, penyebaran latar belakang rendah, ketahanan korosi, ketahanan deformasi termal, dan sifat non-kontaminasi,memastikan stabilitas struktural dan kualitas data pada suhu tinggi.

    kasus perusahaan terbaru tentang [#aname#]

  • Sorot 3 terus melindungi sampel selama percobaan suhu tinggi untuk memastikan bahwa data SAXS/WAXS benar-benar mencerminkan evolusi struktural nanoscale material.

  • Menonjolkan 4 ¢ Integrasi yang mendalam dengan sistem kontrol EPICS beamline ¢ untuk kontrol suhu yang seragam dan pengumpulan data yang disinkronkan,memungkinkan pengguna untuk melakukan seluruh alur kerja percobaan in situ dari ruang kontrol.

Pengiriman di tempat: Pemasangan, Pemanfaatan, dan Pelatihan

Kami menyelesaikan instalasi di situs dan komisi di SSRF dan memberikan pelatihan khusus tentang operasi peralatan, pengaturan program suhu, penggunaan sistem kontrol atmosfer,dan pengumpulan data bersama dengan detektor PilatusHal ini memastikan bahwa peneliti beamline dan pengguna dapat dengan cepat menjadi mahir dan independen melakukan eksperimen.

Microscope Heating Stage H1500-SR yang baru dikirimkan akan secara resmi diintegrasikan ke dalam portofolio peralatan eksperimen in situ BL16B,melengkapi tahap panas/dingin Linkam yang ada untuk mencakup kisaran suhu dari RT ∼600°C dan 600 ∼1500°CHal ini akan mendukung satu-stop in situ SAXS/WAXS percobaan termasuk nanoscale evolusi pori selama keramik sintering, precipitation kinetics selama logam perawatan panas,dan perubahan struktural berskala nano selama transisi fase dalam superalloy.

kasus perusahaan terbaru tentang [#aname#]

kasus perusahaan terbaru tentang [#aname#]

Inovasi Kontinyu untuk Karakterisasi Synchrotron In Situ

Kami berdedikasi untuk menyediakan peneliti dengan kinerja tinggi, solusi pengujian di tempat yang sangat andal.Tahap Pemanasan Mikroskop telah menjalani pengujian integrasi yang mendalam di garis sinar SSRF BL16B, menunjukkan kompatibilitas yang sangat baik dengan sistem detektor Pilatus dan operasi yang stabil.Kami berkomitmen untuk memajukan setiap proyek penelitian ilmiah dengan kerajinan yang ketat dan layanan profesional.

We welcome beamline teams and research groups with needs for synchrotron in situ high‑temperature SAXS/WAXS characterization to contact us – let’s discuss the tailored testing solution for your application.
