Projectlevering. Microscoopverwarmingsstadium H1500-SR, waarmee in situ SAXS/WAXS experimenten met hoge temperaturen mogelijk zijn.

July 4, 2026

Laatste bedrijfscasus over Projectlevering. Microscoopverwarmingsstadium H1500-SR, waarmee in situ SAXS/WAXS experimenten met hoge temperaturen mogelijk zijn.

In de materiaalkunde, de fysica van de gecondenseerde materie, de verwerking van polymeren en aanverwante gebieden is in situ karakterisering van structurele evolutie op nanoschaal onder extreme omstandigheden de sleutel tot het ontrafelen van microscopische mechanismen. Small-angle X-ray scattering (SAXS) onderzoekt inhomogeniteiten in de elektronendichtheid op een schaal van 1–100 nm, waardoor het een krachtig hulpmiddel is voor het bestuderen van nanodeeltjes, poriën, fasegescheiden structuren en meer. De hoge helderheid van synchrotronstralingsbronnen maakt het in realtime volgen van structurele veranderingen op millisecondenschaal in materialen onder externe velden zoals hoge temperaturen en mechanische spanning mogelijk.

Onlangs hebben we met succes een grote levering afgerond: de levering van de synchrotron ultra-hoge temperatuur hot stage H1500-SR aan het SAXS Station (BL16B) van de Shanghai Synchrotron Radiation Facility (SSRF). Dit apparaat zal worden geïntegreerd met de bestaande Pilatus 2M (SAXS) en Pilatus 900k (WAXS) detectoren op de bundellijn, waardoor gebruikers in situ SAXS/WAXS-experimenten kunnen uitvoeren op bulk-/poedermaterialen onder omstandigheden van ultrahoge temperaturen.

laatste bedrijfscasus over [#aname#]laatste bedrijfscasus over [#aname#]

Klantvereisten: In situ SAXS/WAXS-karakterisering bij ultrahoge temperaturen

De BL16B SAXS-bundellijn bij SSRF is een van de eerste zeven bundellijnen die in de faciliteit zijn gebouwd. De bundellijn wordt gevoed door buigende magneetstraling van de opslagring en is uitgerust met een sagittaal gebogen watergekoelde dubbelkristalmonochromator en een gebogen cilindrische spiegel. Momenteel levert BL16B SAXS-onderzoek naar polymeermaterialen, nanomaterialen, mesoporeuze materialen, colloïden, vloeibare kristallen, metallische materialen en meer, en heeft het combinaties van meerdere methoden gerealiseerd, waaronder SAXS/WAXS/Raman/IR.

In gebruikersexperimentscenario's wordt BL16B geconfronteerd met de volgende kernuitdagingen:

  • Eisen aan ultrahoge temperaturen: Studies zoals keramisch sinteren, warmtebehandeling van metalen en faseovergangen in superlegeringen vereisen in situ SAXS/WAXS-experimenten in het bereik van 1000–1500 °C om real-time microstructurele evolutie van poriën, neerslagen, korrelgrenzen, enz. op nanoschaal te volgen.

  • Compatibiliteit met SAXS/WAXS optische paden: verstrooiing onder kleine hoeken meet zwakke signalen nabij de hoofdbundel; de monsterpositie moet een hoge röntgentransmissie, lage absorptie en lage achtergrondverstrooiing bieden. Tegelijkertijd moet de stabiliteit van de monsterpositie tijdens het verwarmen op micrometerniveau worden gehandhaafd om een ​​nauwkeurige uitlijning van het verstrooiingssignaal met de detectoren te garanderen.

  • Atmosfeercontrole: Monsters zijn zeer gevoelig voor oxidatie bij verhoogde temperaturen; inerte/reducerende beschermende atmosferen zijn essentieel voor het garanderen van de authenticiteit van gegevens.

De bestaande apparatuur op de bundellijn heeft een beperkt temperatuurbereik: BL16B's huidige Linkam warm/koud trappen (bijv. THMS600) overschrijden doorgaans niet de 600°C, wat de in situ experimenten bij hogere temperaturen niet kan dekken – precies de kernwaarde die wordt geleverd door de GoGo-microscoopverwarmingstrap.

laatste bedrijfscasus over [#aname#]

Oplossing: GooGo Instrument Synchrotron Heet podium met ultrahoge temperaturen

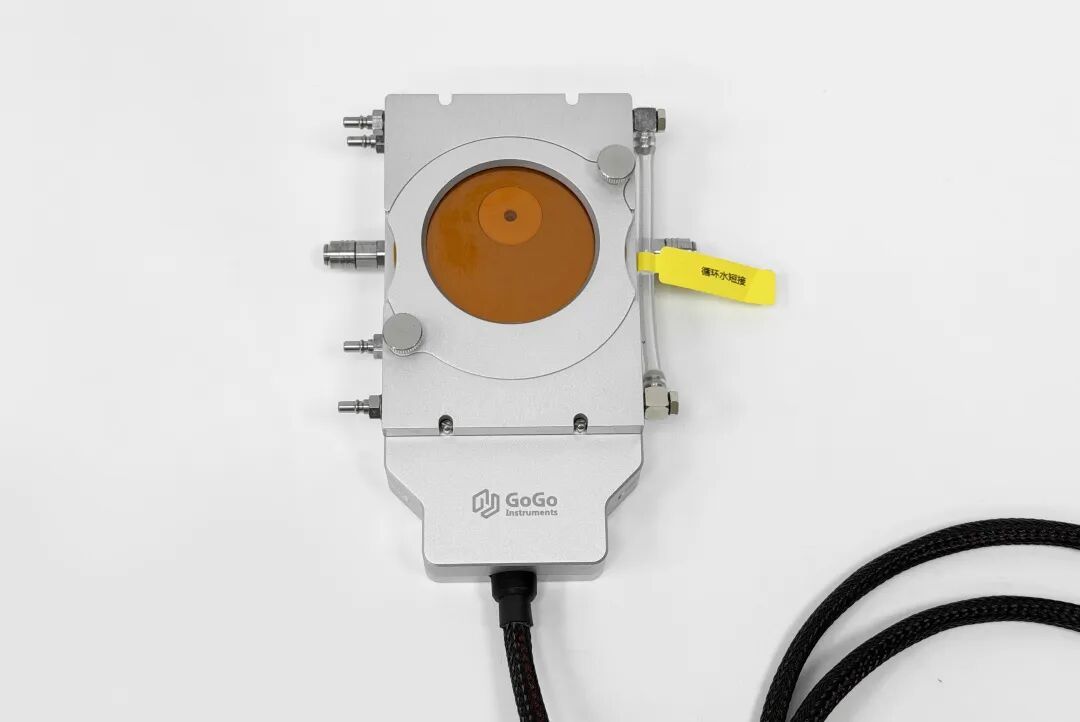

Om aan de bovenstaande behoeften te voldoen, heeft GoGo de microscoopverwarmingsfase H1500-SR op maat ontwikkeld voor BL16B. Het apparaat maakt gebruik van een monsterhouderstructuur van het resistieve verwarmingsoventype, en het ontwerp houdt volledig rekening met de strenge eisen van SAXS-experimenten op het gebied van hoge röntgentransmissie en lage achtergrondverstrooiing. De belangrijkste parameters zijn als volgt:

Parameter Specificatie
Temperatuurbereik RT – 1500°C
Max. verwarmingssnelheid 150°C/min
Verwarmingsmethode Resistieve verwarming, monsterhouderstructuur van het oventype
Controle van de sfeer Ondersteunt het zuiveren van inert/reducerend beschermgas
Compatibiliteit met optische paden Synchrotron SAXS/WAXS-transmissiegeometrie
Monsterhouder Standaard φ8 mm (OD) × 2 mm (diepte) keramische groefhouder + speciale poedermonsterbevestiging
Compatibiliteit met beamline Nauwkeurig ontworpen structuur die een hoge röntgentransmissie, lage achtergrondverstrooiing en hoge stabiliteit van de monsterpositie garandeert

laatste bedrijfscasus over [#aname#]

Vier technische hoogtepunten:

  • Hoogtepunt 1 – Breed temperatuurbereik met nauwkeurige controle, waardoor de kloof tussen ultrahoge temperaturen wordt opgevuld: Door RT tot 1500 °C te dekken met een maximale verwarmingssnelheid van 150 °C/min, overwint de fase effectief de temperatuurbeperking (~600 °C) van bestaande warme/koude trappen bij BL16B, waardoor de in situ variabele temperatuurcapaciteit van de bundellijn wordt uitgebreid tot 1500 °C en kritische ondersteuning wordt geboden voor in situ SAXS/WAXS-onderzoeken bij hoge temperaturen keramiek, metalen, superlegeringen en meer.

  • Hoogtepunt 2 – Op maat ontworpen voor de SAXS-transmissiegeometrie, waardoor een hoge röntgentransmissie en minimale interferentie wordt gegarandeerd: Het apparaat is op maat ontworpen voor de hoge gevoeligheid die nodig is om zwakke verstrooiingssignalen nabij de hoofdbundel te detecteren in SAXS-experimenten. Het wordt geleverd met een standaard keramische groefhouder van φ8 mm (OD) × 2 mm (diepte) en speciale poedermonsterhouders, compatibel met transmissiegeometrie met loodrechte inval. De monsterhouder is gemaakt van hittebestendig keramiek en biedt een lage röntgenabsorptie, lage achtergrondverstrooiing, corrosieweerstand, thermische vervormingsweerstand en niet-vervuilende eigenschappen, waardoor structurele stabiliteit en gegevenskwaliteit bij hoge temperaturen worden gegarandeerd.

    laatste bedrijfscasus over [#aname#]

  • Hoogtepunt 3 – Gecontroleerde atmosfeeromgeving om oxidatie bij hoge temperaturen te voorkomen: De atmosfeerkamer ondersteunt het zuiveren met inerte gassen (bijv. Ar, N₂) of het verminderen van beschermende gassen, waardoor monsters continu worden beschermd tijdens experimenten bij hoge temperaturen om ervoor te zorgen dat SAXS/WAXS-gegevens werkelijk de intrinsieke structurele evolutie van het materiaal op nanoschaal weerspiegelen.

  • Hoogtepunt 4 – Diepe integratie met het EPICS-controlesysteem van de beamline voor uniforme temperatuurregeling en gesynchroniseerde data-acquisitie, waardoor gebruikers de volledige in situ experimentele workflow vanuit de controlekamer kunnen uitvoeren.

Levering op locatie: installatie, inbedrijfstelling en training

We voltooiden de installatie en inbedrijfstelling op locatie bij SSRF, en gaven speciale training over de bediening van de apparatuur, het instellen van het temperatuurprogramma, het gebruik van het atmosfeercontrolesysteem en het verzamelen van gegevens in combinatie met de Pilatus-detectoren. Dit zorgt ervoor dat beamline-onderzoekers en gebruikers zich snel kunnen bekwamen en zelfstandig experimenten kunnen uitvoeren.

De nieuw geleverde microscoopverwarmingstrap H1500-SR zal officieel worden geïntegreerd in het in situ experimentele apparatuurportfolio van BL16B, als aanvulling op de bestaande Linkam warm/koud-trap om temperatuurbereiken van RT–600°C en 600–1500°C te dekken. Het zal one-stop in situ SAXS/WAXS-experimenten ondersteunen, waaronder poriënevolutie op nanoschaal tijdens het sinteren van keramiek, neerslagkinetiek tijdens warmtebehandeling van metalen en structurele veranderingen op nanoschaal tijdens faseovergangen in superlegeringen.

laatste bedrijfscasus over [#aname#]

laatste bedrijfscasus over [#aname#]

Continue innovatie voor Synchrotron In Situ-karakterisering

Wij streven ernaar onderzoekers hoogwaardige en betrouwbare in-situ testoplossingen te bieden. Tot nu toe heeft de Microscope Heating Stage diepgaande integratietests ondergaan op de SSRF BL16B-bundellijn, wat een uitstekende compatibiliteit met het Pilatus-detectorsysteem en een stabiele werking aantoont. Of het nu gaat om standaardproducten of aangepaste vereisten, wij streven ernaar elk wetenschappelijk onderzoeksproject te bevorderen met rigoureus vakmanschap en professionele service.

We verwelkomen bundellijnteams en onderzoeksgroepen met behoefte aan synchrotron in situ SAXS/WAXS-karakterisering op hoge temperatuur om contact met ons op te nemen – laten we de op maat gemaakte testoplossing voor uw toepassing bespreken.
