Παράδοση έργου |Στάδιο θέρμανσης μικροσκοπίου H1500-SR Ενεργοποίηση In Situ SAXS/WAXS πειραμάτων υψηλής θερμοκρασίας

July 4, 2026

τελευταία εταιρεία περί Παράδοση έργου |Στάδιο θέρμανσης μικροσκοπίου H1500-SR Ενεργοποίηση In Situ SAXS/WAXS πειραμάτων υψηλής θερμοκρασίας

Στην επιστήμη των υλικών, τη φυσική συμπυκνωμένης ύλης, την επεξεργασία πολυμερών και τα σχετικά πεδία, ο επί τόπου χαρακτηρισμός της δομικής εξέλιξης σε νανοκλίμακα υπό ακραίες συνθήκες είναι το κλειδί για την αποκάλυψη μικροσκοπικών μηχανισμών. Η σκέδαση ακτίνων Χ μικρής γωνίας (SAXS) ανιχνεύει ανομοιογένειες πυκνότητας ηλεκτρονίων στην κλίμακα 1-100 nm, καθιστώντας το ένα ισχυρό εργαλείο για τη μελέτη νανοσωματιδίων, πόρων, δομών διαχωρισμένων φάσεων και πολλά άλλα. Η υψηλή λαμπρότητα των πηγών ακτινοβολίας σύγχροτρον επιτρέπει την παρακολούθηση σε πραγματικό χρόνο δομικών αλλαγών κλίμακας χιλιοστών του δευτερολέπτου σε υλικά κάτω από εξωτερικά πεδία όπως η υψηλή θερμοκρασία και η μηχανική καταπόνηση.

Πρόσφατα, ολοκληρώσαμε επιτυχώς μια σημαντική παράδοση – παρέχοντας το υπερυψηλής θερμοκρασίας σύγχροτρον θερμής βαθμίδας H1500-SR στο σταθμό SAXS (BL16B) στη Σαγκάη Synchrotron Radiation Facility (SSRF). Αυτή η συσκευή θα ενσωματωθεί με τους υπάρχοντες ανιχνευτές Pilatus 2M (SAXS) και Pilatus 900k (WAXS) στη γραμμή δέσμης, δίνοντας τη δυνατότητα στους χρήστες να διεξάγουν in situ πειράματα SAXS/WAXS σε υλικά χύδην/σκόνης υπό συνθήκες εξαιρετικά υψηλής θερμοκρασίας.

τελευταία εταιρεία περί [#aname#]τελευταία εταιρεία περί [#aname#]

Απαιτήσεις πελατών: In Situ SAXS/WAXS Χαρακτηρισμός σε εξαιρετικά υψηλές θερμοκρασίες

Η γραμμή δέσμης BL16B SAXS στο SSRF είναι μία από τις πρώτες επτά δέσμες που κατασκευάστηκαν στην εγκατάσταση. Η γραμμή δέσμης τροφοδοτείται με κάμψη της ακτινοβολίας μαγνήτη από τον δακτύλιο αποθήκευσης και είναι εξοπλισμένη με ένα οβελιαίο λυγισμένο υδρόψυκτο μονοχρωματικό διπλού κρυστάλλου και ένα λυγισμένο κυλινδρικό κάτοπτρο. Επί του παρόντος, το BL16B εξυπηρετεί την έρευνα SAXS σε πολυμερή υλικά, νανοϋλικά, μεσοπορώδη υλικά, κολλοειδή, υγρούς κρυστάλλους, μεταλλικά υλικά και άλλα, και έχει πραγματοποιήσει συνδυασμούς πολλαπλών μεθόδων, συμπεριλαμβανομένων SAXS/WAXS/Raman/IR.

Σε σενάρια πειραμάτων χρήστη, το BL16B αντιμετωπίζει τις ακόλουθες βασικές προκλήσεις:

  • Απαιτήσεις εξαιρετικά υψηλών θερμοκρασιών: Μελέτες όπως η πυροσυσσωμάτωση κεραμικών, η θερμική επεξεργασία μετάλλων και οι μεταβάσεις φάσης σε υπερκράματα απαιτούν επιτόπου πειράματα SAXS/WAXS στην περιοχή 1000–1500°C για την παρακολούθηση της μικροδομικής εξέλιξης σε πραγματικό χρόνο των πόρων, των ιζημάτων, των ορίων κόκκων κ.λπ.

  • Συμβατότητα οπτικής διαδρομής SAXS/WAXS: Η σκέδαση μικρής γωνίας μετρά τα ασθενή σήματα κοντά στην κύρια δέσμη. η θέση του δείγματος πρέπει να προσφέρει υψηλή μετάδοση ακτίνων Χ, χαμηλή απορρόφηση και χαμηλή σκέδαση φόντου. Ταυτόχρονα, η σταθερότητα της θέσης του δείγματος κατά τη θέρμανση πρέπει να διατηρείται στο επίπεδο του μικρομέτρου για να διασφαλίζεται η ακριβής ευθυγράμμιση του σήματος σκέδασης με τους ανιχνευτές.

  • Έλεγχος ατμόσφαιρας: Τα δείγματα είναι πολύ ευαίσθητα στην οξείδωση σε υψηλές θερμοκρασίες. Οι αδρανείς/μειωτικές προστατευτικές ατμόσφαιρες είναι απαραίτητες για τη διασφάλιση της αυθεντικότητας των δεδομένων.

Ο υπάρχων εξοπλισμός στη γραμμή δέσμης έχει περιορισμένο εύρος θερμοκρασίας: τα τρέχοντα στάδια ζεστού/κρύου Linkam του BL16B (π.χ. THMS600) συνήθως δεν υπερβαίνουν τους 600°C, κάτι που δεν μπορεί να καλύψει τα πειράματα επί τόπου υψηλότερης θερμοκρασίας – ακριβώς την κεντρική τιμή που παρέχεται από το στάδιο θέρμανσης του μικροσκοπίου GoGo.

τελευταία εταιρεία περί [#aname#]

Λύση: GooGo Instrument Synchrotron Υπερυψηλής θερμοκρασίας Hot Stage

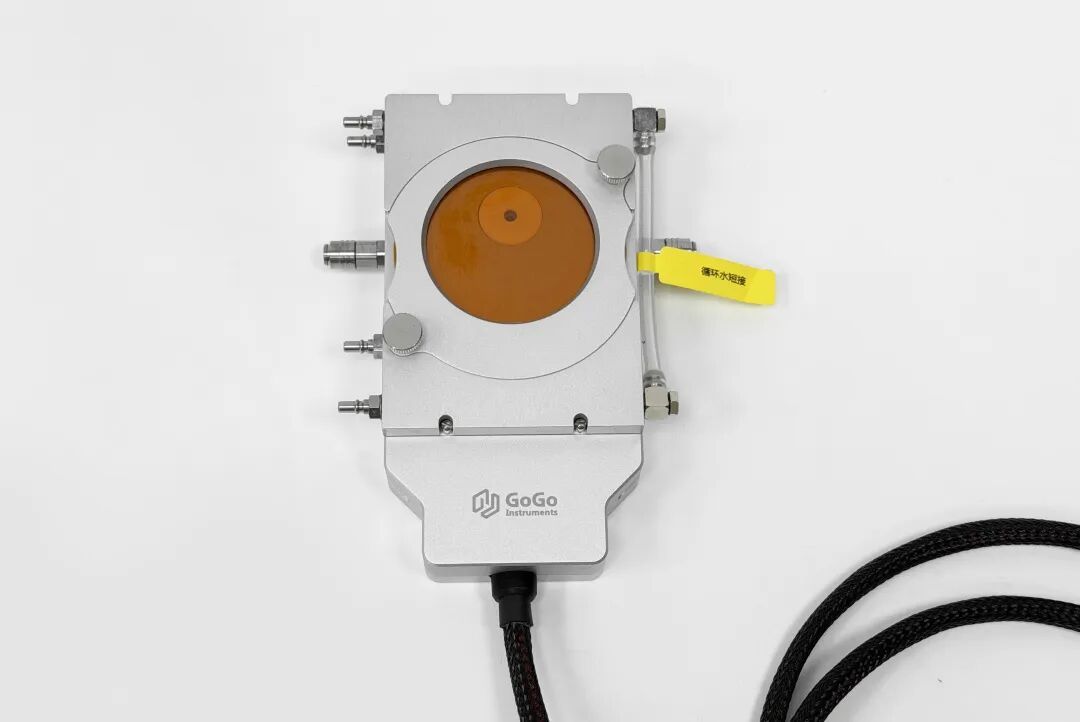

Για την αντιμετώπιση των παραπάνω αναγκών, η GoGo ανέπτυξε κατά παραγγελία το στάδιο θέρμανσης μικροσκοπίου H1500‑SR για το BL16B. Η συσκευή υιοθετεί μια δομή υποδοχής δείγματος τύπου κλιβάνου θέρμανσης με αντίσταση και ο σχεδιασμός της ανταποκρίνεται πλήρως στις αυστηρές απαιτήσεις των πειραμάτων SAXS όσον αφορά την υψηλή μετάδοση ακτίνων Χ και τη χαμηλή σκέδαση στο φόντο. Οι βασικές παράμετροι είναι οι εξής:

Παράμετρος Προσδιορισμός
Εύρος θερμοκρασίας RT – 1500°C
Μέγ. ρυθμός θέρμανσης 150°C/λεπτό
Μέθοδος θέρμανσης Θέρμανση με αντίσταση, δομή υποδοχής δείγματος τύπου κλιβάνου
Έλεγχος της ατμόσφαιρας Υποστηρίζει αδρανές/μειωτικό προστατευτικό καθαρισμό αερίου
Συμβατότητα οπτικής διαδρομής Γεωμετρία μετάδοσης Synchrotron SAXS/WAXS
Υποδοχή δειγμάτων Τυπική φ8 mm (OD) × 2 mm (βάθος) κεραμική βάση αυλακώσεων + ειδικό εξάρτημα δείγματος σκόνης
Συμβατότητα Beamline Κατασκευασμένη με ακρίβεια δομή που εξασφαλίζει υψηλή μετάδοση ακτίνων Χ, χαμηλή σκέδαση φόντου και υψηλή σταθερότητα θέσης δείγματος

τελευταία εταιρεία περί [#aname#]

Τέσσερα τεχνικά σημεία:

  • Επισήμανση 1 – Ευρύ εύρος θερμοκρασίας με ακριβή έλεγχο, γεμίζοντας το κενό εξαιρετικά υψηλής θερμοκρασίας: Καλύπτοντας το RT στους 1500°C με μέγιστο ρυθμό θέρμανσης 150°C/min, το στάδιο ξεπερνά αποτελεσματικά τον περιορισμό θερμοκρασίας (~600°C) των υπαρχόντων θερμοκρασιακών σταδίων στο BL16B, επεκτείνοντας τη δυνατότητα μεταβλητότητας της γραμμής σε θερμοκρασία BL16B σε 1500°C και παρέχει κρίσιμη υποστήριξη για υψηλής θερμοκρασίας in situ μελέτες SAXS/WAXS κεραμικών, μετάλλων, υπερκραμάτων και άλλων.

  • Highlight 2 – Ειδικά σχεδιασμένο για γεωμετρία μετάδοσης SAXS, διασφαλίζοντας υψηλή μετάδοση ακτίνων Χ και ελάχιστες παρεμβολές: Η συσκευή έχει σχεδιαστεί ειδικά για την υψηλή ευαισθησία που απαιτείται για την ανίχνευση αδύναμων σημάτων σκέδασης κοντά στην κύρια δέσμη στα πειράματα SAXS. Διατίθεται με τυπική βάση κεραμικής αυλάκωσης φ8 mm (OD) × 2 mm (βάθος) και ειδικά εξαρτήματα δειγμάτων σκόνης, συμβατά με γεωμετρία μετάδοσης κάθετης πρόσπτωσης. Το στήριγμα δείγματος είναι κατασκευασμένο από κεραμικό ανθεκτικό σε υψηλή θερμοκρασία, προσφέρει χαμηλή απορρόφηση ακτίνων Χ, χαμηλή σκέδαση φόντου, αντοχή στη διάβρωση, αντοχή στη θερμική παραμόρφωση και μη μολυσματικές ιδιότητες, εξασφαλίζοντας δομική σταθερότητα και ποιότητα δεδομένων σε υψηλές θερμοκρασίες.

    τελευταία εταιρεία περί [#aname#]

  • Επισήμανση 3 – Περιβάλλον ελεγχόμενης ατμόσφαιρας για αποφυγή οξείδωσης υψηλής θερμοκρασίας: Ο θάλαμος της ατμόσφαιρας υποστηρίζει καθαρισμό με αδρανή αέρια (π.χ. Ar, N2) ή μειώνοντας τα προστατευτικά αέρια, προστατεύοντας συνεχώς τα δείγματα κατά τη διάρκεια πειραμάτων σε υψηλή θερμοκρασία για να διασφαλιστεί ότι τα δεδομένα SAXS/WAXS αντικατοπτρίζουν πραγματικά την εγγενή νανοκλίμακα του υλικού της δομής.

  • Highlight 4 – Βαθιά ενοποίηση με το σύστημα ελέγχου EPICS της γραμμής δέσμης για ενοποιημένο έλεγχο θερμοκρασίας και συγχρονισμένη απόκτηση δεδομένων, επιτρέποντας στους χρήστες να διεξάγουν ολόκληρη την επί τόπου πειραματική ροή εργασίας από το δωμάτιο ελέγχου.

Παράδοση επί τόπου: Εγκατάσταση, θέση σε λειτουργία και εκπαίδευση

Ολοκληρώσαμε την επιτόπια εγκατάσταση και θέση σε λειτουργία στο SSRF και παρείχαμε ειδική εκπαίδευση σχετικά με τη λειτουργία εξοπλισμού, τη ρύθμιση του προγράμματος θερμοκρασίας, τη χρήση του συστήματος ελέγχου ατμόσφαιρας και τη λήψη δεδομένων σε συνδυασμό με τους ανιχνευτές Pilatus. Αυτό διασφαλίζει ότι οι ερευνητές και οι χρήστες του beamline μπορούν γρήγορα να γίνουν ικανοί και να διεξάγουν ανεξάρτητα πειράματα.

Το νέο Microscope Heating Stage H1500-SR θα ενσωματωθεί επίσημα στο χαρτοφυλάκιο in situ πειραματικού εξοπλισμού του BL16B, συμπληρώνοντας το υπάρχον στάδιο θερμού/κρύου Linkam για την κάλυψη θερμοκρασιακών τιμών από RT–600°C και 600–1500°C. Θα υποστηρίξει πειράματα one-stop in situ SAXS/WAXS, συμπεριλαμβανομένης της εξέλιξης πόρων νανοκλίμακας κατά την πυροσυσσωμάτωση κεραμικών, την κινητική καθίζησης κατά τη θερμική επεξεργασία μετάλλων και τις δομικές αλλαγές νανοκλίμακας κατά τη μετάβαση φάσης στα υπερκράματα.

τελευταία εταιρεία περί [#aname#]

τελευταία εταιρεία περί [#aname#]

Συνεχής καινοτομία για τον In Situ Χαρακτηρισμό Synchrotron

Είμαστε αφοσιωμένοι στο να παρέχουμε στους ερευνητές λύσεις επιτόπιων δοκιμών υψηλής απόδοσης και υψηλής αξιοπιστίας. Μέχρι σήμερα, το Microscope Heating Stage έχει υποβληθεί σε δοκιμή βαθιάς ολοκλήρωσης στη γραμμή δέσμης SSRF BL16B, επιδεικνύοντας εξαιρετική συμβατότητα με το σύστημα ανίχνευσης Pilatus και σταθερή λειτουργία. Είτε για τυπικά προϊόντα είτε για προσαρμοσμένες απαιτήσεις, δεσμευόμαστε να προωθούμε κάθε επιστημονικό ερευνητικό έργο με αυστηρή δεξιοτεχνία και επαγγελματική εξυπηρέτηση.

Καλωσορίζουμε ομάδες beamline και ερευνητικές ομάδες με ανάγκες για χαρακτηρισμό σύγχροτρον in situ υψηλής θερμοκρασίας SAXS/WAXS να επικοινωνήσουν μαζί μας – ας συζητήσουμε την προσαρμοσμένη λύση δοκιμών για την εφαρμογή σας.
