Trường hợp ứng dụng. Chuẩn đoán điểm nóng chảy phụ thuộc nhiệt độ tại chỗ của CsCl và Au sử dụng nhiệt độ cực cao

• Bàn gia nhiệt siêu nhiệt độ cao H1400-XY của GoGo Instruments
  (tích hợp cơ cấu dịch chuyển mẫu XY, hỗ trợ làm nguội/gia nhiệt nhanh qua chuyển động mẫu)

• Hệ thống chụp ảnh hiển vi CCD

• Phần mềm Tích hợp Điều khiển Nhiệt độ & Tầm nhìn hoàn toàn mới: GoGoVIEW

Để xác nhận độ chính xác điều khiển nhiệt độ và độ ổn định nhiệt của bàn gia nhiệt siêu nhiệt độ cao H1400-XY bằng cách thực hiện quan sát quang học tại chỗ về hành vi nóng chảy của các vật liệu chuẩn được chứng nhận (CsCl và Au). Kết quả cung cấp cơ sở hiệu chuẩn nhiệt độ đáng tin cậy cho các thí nghiệm nhiệt độ cực cao tiếp theo, chẳng hạn như phân tích bao thể lỏng và nghiên cứu chuyển pha nhiệt độ cao.

Hai vật liệu chuẩn có điểm nóng chảy được xác định rõ ràng đã được chọn:

• CsCl (Cesium Chloride): điểm nóng chảy lý thuyết ≈ 645°C

• Au (Vàng): điểm nóng chảy lý thuyết ≈ 1064°C

Hai mẫu này bao phủ dải nhiệt độ trung bình đến siêu cao, làm cho chúng lý tưởng để hiệu chuẩn hiệu suất của bàn gia nhiệt trong khoảng từ 600°C đến 1100°C.

Quá trình tăng nhiệt độ được lập trình bằng phần mềm GoGoVIEW:

1. CsCl: Gia nhiệt nhanh đến 550°C, Khi gần đến điểm nóng chảy, tốc độ gia nhiệt được giảm xuống còn 5°C/phút cho đến khi nóng chảy hoàn toàn.

2. Au: Gia nhiệt nhanh đến 900°C, Khi gần đến điểm nóng chảy, tốc độ gia nhiệt được giảm xuống còn 5°C/phút cho đến khi nóng chảy hoàn toàn.

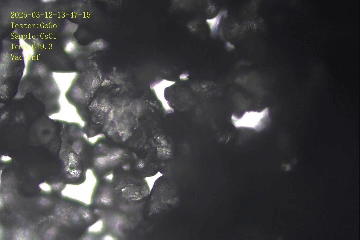

Hệ thống chụp ảnh CCD đã ghi lại những thay đổi về hình thái trong thời gian thực, cho phép xác định nhiệt độ bắt đầu nóng chảy và nhiệt độ nóng chảy hoàn toàn từ chuỗi hình ảnh.

Nhiệt độ bắt đầu nóng chảy của CsCl: ≈ 634°C
Nhiệt độ nóng chảy hoàn toàn của CsCl: ≈ 648°C

Độ lệch so với điểm nóng chảy lý thuyết (645°C) nằm trong khoảng ±3°C, cho thấy độ chính xác điều khiển nhiệt độ tuyệt vời của bàn gia nhiệt trên 600°C.

Nhiệt độ bắt đầu nóng chảy của Au: ≈ 1061°C
Nhiệt độ nóng chảy hoàn toàn của Au: ≈ 1065°C

Độ lệch so với điểm nóng chảy lý thuyết (1064°C) nhỏ hơn 3°C, xác nhận độ ổn định nhiệt và khả năng lặp lại của bàn gia nhiệt trên 1000°C.

Nhiệt độ nóng chảy đo được của CsCl và Au có sự phù hợp tuyệt vời với các giá trị lý thuyết, với độ lệch nằm trong giới hạn chấp nhận được. Điều này xác nhận rằng bàn gia nhiệt siêu nhiệt độ cao H1400-XY mang lại độ chính xác nhiệt độ vượt trội và độ ổn định nhiệt lâu dài từ nhiệt độ phòng lên đến 1400°C.

• Dịch chuyển chính xác XY (±5 mm): Cho phép di chuyển mẫu nhanh chóng giữa vùng gia nhiệt và bệ nhiệt độ thấp, cho phép thực hiện các thí nghiệm làm nguội/gia nhiệt tại chỗ – lý tưởng để nghiên cứu động học chuyển pha và hành vi của bao thể lỏng/nóng chảy.

• Khả năng siêu nhiệt độ cao (Nhiệt độ phòng đến 1400°C): Phù hợp cho các ứng dụng đòi hỏi khắt khe liên quan đến kim loại, gốm sứ và mẫu địa chất.

• Khả năng tương thích quang học: Có thể kết hợp trực tiếp với kính hiển vi quang học, máy quang phổ Raman và SEM để phân tích quang phổ vi mô phụ thuộc nhiệt độ tại chỗ.

• Khoa học vật liệu: Quan sát tại chỗ các chuyển pha nhiệt độ cao, thiêu kết và phát triển hạt.

• Địa chất: Phân tích bao thể lỏng/nóng chảy, xác định điểm nóng chảy của khoáng vật.

• Phân tích nhiệt: Đánh giá độ ổn định nhiệt, xác định biểu đồ pha, thí nghiệm làm nguội nhanh/làm nguội đột ngột.

Dữ liệu điểm nóng chảy của các vật liệu chuẩn có thể được so sánh với các giá trị được chứng nhận (ví dụ: từ NIST) để tăng cường hơn nữa độ tin cậy khoa học của kết quả.

Từ khóa: Bàn gia nhiệt siêu nhiệt độ cao; H1400-XY; Thử nghiệm phụ thuộc nhiệt độ tại chỗ; Hiệu chuẩn điểm nóng chảy; CsCl; Au; GoGoVIEW
