Anwendungsfall | In-situ temperaturabhängige Schmelzpunktkalibrierung von CsCl und Au mit der Ultra-Hochtemperatur

• GoGo Instrumente Hochtemperatur-Heizstadium H1400-XY
  (ausgestattet mit einem XY-Probenumwandlungsmechanismus, der eine schnelle Löschung/Erwärmung durch Bewegung der Proben unterstützt)

• CCD-Mikroskopiebildgebungssystem

• Ganz neue Temperaturkontrolle & Vision Integration Software: GoGoVIEW

To validate the temperature control accuracy and thermal stability of the H1400-XY ultra-high temperature heating stage by performing in-situ optical observation of the melting behavior of certified reference materials (CsCl and Au)Die Ergebnisse liefern eine zuverlässige Temperaturkalibrierungsgrundlage für spätere Experimente mit extremen Temperaturen, wie z. B. Fluid-Inklusionsanalysen und Hochtemperaturphasenübergänge.

Es wurden zwei Referenzmaterialien mit gut definierten Schmelzpunkten ausgewählt:

• CsCl (Cesiumchlorid): theoretischer Schmelzpunkt ≈ 645 °C

• Au (Gold): theoretischer Schmelzpunkt ≈ 1064 °C

Diese beiden Proben decken den mittleren bis ultrahohen Temperaturbereich ab und sind somit ideal für die Kalibrierung der Leistung der Stufe zwischen 600 °C und 1100 °C geeignet.

Die Temperaturerhöhung wurde mit der GoGoVIEW-Software programmiert:

1.CsCl:Schnelle Erwärmung auf 550 °C. Bei Annäherung an den Schmelzpunkt wurde die Erwärmungsgeschwindigkeit bis zur vollständigen Schmelze auf 5 °C/min reduziert.

2.Au:Schnelle Erwärmung auf 900 °C. Bei Annäherung an den Schmelzpunkt wurde die Erwärmungsgeschwindigkeit bis zur vollständigen Schmelze auf 5 °C/min reduziert

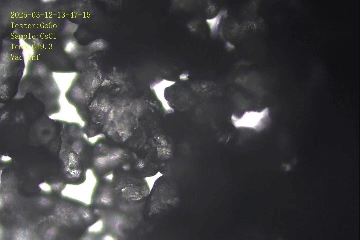

Das CCD-Bildgebungssystem zeichnete morphologische Veränderungen in Echtzeit auf und ermöglichte die Bestimmung der Anfangstemperatur und der vollständigen Schmelztemperatur aus der Bildsequenz.

Anfängliche Schmelztemperatur von CsCl: ≈ 634 °C
Vollständige Schmelztemperatur von CsCl: ≈ 648 °C

Die Abweichung vom theoretischen Schmelzpunkt (645 °C) beträgt ±3 °C, was eine ausgezeichnete Temperaturkontrolle der Erhitzungsstufe über 600 °C zeigt.

Anfängliche Schmelztemperatur von Au: ≈ 1061 °C
Vollständige Schmelztemperatur von Au: ≈ 1065 °C

Die Abweichung vom theoretischen Schmelzpunkt (1064 °C) beträgt weniger als 3 °C, was die thermische Stabilität und Wiederholbarkeit der Stufe über 1000 °C bestätigt.

Die gemessenen Schmelztemperaturen von CsCl und Au stimmen hervorragend mit den theoretischen Werten überein, wobei die Abweichungen weit innerhalb der zulässigen Grenzen liegen.Dies bestätigt, dass die H1400-XY-Ultra-Hochtemperatur-Heizstufe eine hervorragende Temperaturgenauigkeit und langfristige thermische Stabilität bei Raumtemperatur bis zu 1400 °C bietet.

• XY-Genauigkeitsumwandlung (± 5 mm): Ermöglicht eine schnelle Bewegung der Probe zwischen der Heizzone und einer Niedertemperaturplattform,Ermöglicht Experimente mit In-situ-Ablösung/Erwärmung ideal für die Untersuchung der Phasenumwandlungskinetik und des Fluid-/Schmelz-Inklusionsverhaltens.

• Ultrahochtemperaturfähigkeit (RT bis 1400 °C): geeignet für anspruchsvolle Anwendungen mit Metallen, Keramik und geologischen Proben.

• Optische Kompatibilität: Kann direkt mit optischen Mikroskopen, Raman-Spektrometern und SEM für temperaturabhängige Mikrospektroskopieanalysen in situ kombiniert werden.

• Materialwissenschaften: In-situ-Beobachtung von Hochtemperaturphasenübergängen, Sintern und Kornwachstum

• Geologie: Fluid-/Schmelzschlussanalyse, Bestimmung des Mineralschmelzpunktes

• Thermische Analyse: Beurteilung der thermischen Stabilität, Bestimmung des Phasendiagramms, Versuche mit dem Löschen/Schnellkühlen

Die Schmelzpunktdaten von Referenzmaterialien können mit zertifizierten Werten (z. B. vom NIST) verglichen werden, um die wissenschaftliche Glaubwürdigkeit der Ergebnisse weiter zu verbessern.

Schlüsselwörter: Ultrahochtemperaturheizung; H1400-XY; Temperaturabhängige Prüfung vor Ort; Kalibrierung des Schmelzpunktes; CsCl; Au; GoGoVIEW
