Uygulama Durumu | CsCl ve Au'nun Ultra Yüksek Sıcaklık Kullanılarak Yerinde Sıcaklığa Bağlı Erime Noktası Kalibrasyonu

• GoGo Instruments Ultra Yüksek Sıcaklıklı Isıtma Aşaması H1400-XY
  (XY numune dönüşüm mekanizması ile donatılmış, numune hareketi yoluyla hızlı söndürme / ısıtmayı destekliyor)

• CCD Mikroskopi Görüntüleme Sistemi

• Tamamen yeni sıcaklık kontrolü ve görme entegrasyon yazılımı: GoGoVIEW

To validate the temperature control accuracy and thermal stability of the H1400-XY ultra-high temperature heating stage by performing in-situ optical observation of the melting behavior of certified reference materials (CsCl and Au)Sonuçlar, sıvı dahilleme analizi ve yüksek sıcaklıklı faz geçiş çalışmaları gibi sonraki aşırı sıcaklık deneyleri için güvenilir bir sıcaklık kalibrasyonu temeli sağlar.

İyi tanımlanmış erime noktalarına sahip iki referans malzeme seçildi:

• CsCl (Sezyum klorür): teorik erime noktası ≈ 645 °C

• Au (Altın): teorik erime noktası ≈ 1064 °C

Bu iki numune, orta ve ultra yüksek sıcaklık aralığını kapsar, bu da onları 600 °C ile 1100 °C arasındaki aşamaların performansını kalibre etmek için ideal hale getirir.

Sıcaklık yükseltmesi GoGoVIEW yazılımı ile programlandı:

1.CsCl:Hızlı ısınma 550 °C'ye,Erime noktasına yaklaşırken, ısınma hızı tam erimeye kadar 5 °C/dakikaya düşürüldü.

2.Au:Hızlı ısınma 900 °C'ye,Erime noktasına yaklaşırken, ısınma hızı tam erimeye kadar 5 °C/dakikaya düşürüldü

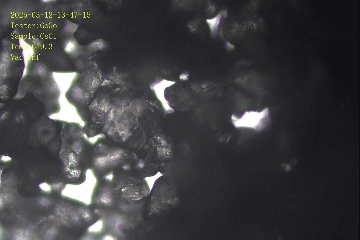

CCD görüntüleme sistemi, morfolojik değişiklikleri gerçek zamanlı olarak kaydetti ve görüntü dizisinden erime başlangıç sıcaklığını ve tam erime sıcaklığını belirlemeyi sağladı.

CsCl'nin erime başlangıç sıcaklığı: ≈ 634 °C
CsCl'nin tam erime sıcaklığı: ≈ 648 °C

Teorik erime noktasından (645 °C) sapma ± 3 °C'ye kadar olup, 600 °C'den yüksek ısıtma aşamasının mükemmel sıcaklık kontrolünü göstermektedir.

Au'nun erime başlangıç sıcaklığı: ≈ 1061 °C
Au'nun tam erime sıcaklığı: ≈ 1065 °C

Teorik erime noktasından (1064 °C) sapma 3 °C'den daha az olup, 1000 °C'nin üzerindeki aşamanın termal istikrarını ve tekrarlanabilirliğini doğruluyor.

CsCl ve Au'nun ölçülen erime sıcaklıkları teorik değerlerle mükemmel bir uyum içindedir ve sapmalar kabul edilebilir sınırların çok içinde.Bu, H1400-XY ultra yüksek sıcaklıklı ısıtma aşamasının 1400 °C'ye kadar oda sıcaklığında olağanüstü sıcaklık doğruluğu ve uzun süreli termal istikrar sağladığını doğruluyor..

• XY doğruluk dönüşümü (±5 mm): Örneklerin ısıtma bölgesi ile düşük sıcaklıklı bir platform arasında hızlı bir şekilde hareket etmesini sağlar.In-situ söndürme/sıcaklama deneyleri mümkün kılmak için ideal.

• Ultra-yüksek sıcaklık kapasitesi (RT 1400 °C'ye kadar): Metal, seramik ve jeolojik örnekler içeren zorlu uygulamalar için uygundur.

• Optik uyumluluk: In-situ sıcaklığa bağlı mikrospektroskopik analiz için optik mikroskoplar, Raman spektrometreler ve SEM ile doğrudan birleştirilebilir.

• Malzeme bilimi: Yüksek sıcaklıkta faz geçişlerinin, sinterlenmenin ve tanenin büyümesinin in situ gözlemlenmesi

• Jeoloji: Sıvı/erime dahilliği analizi, mineral erime noktasının belirlenmesi

• Termal Analiz: Termal istikrar değerlendirmesi, faz diyagramı belirleme, söndürme/hızlı soğutma deneyleri

Referans malzemelerinin erime noktası verileri, sonuçların bilimsel güvenilirliğini daha da artırmak için sertifikalı değerlerle (örneğin NIST'den) karşılaştırılabilir.

Anahtar kelimeler: Ultra Yüksek Sıcaklıklı Isıtma Aşaması; H1400-XY; Yerel Sıcaklığa Bağımlı Test; Erime Noktası Kalibrasyonu; CsCl; Au; GoGoVIEW
