Применение | Калибровка температуры плавления CsCl и Au в зависимости от температуры in situ с использованием сверхвысокой температуры

• GoGo Instruments Ультравысокотемпературный нагревательный этап H1400-XY
  (оснащенный механизмом XY-перевода образца, поддерживающим быстрое тушение/нагревание с помощью движения образца)

• Система микроскопической визуализации CCD

• Совершенно новое программное обеспечение для контроля температуры и интеграции зрения: GoGoVIEW

To validate the temperature control accuracy and thermal stability of the H1400-XY ultra-high temperature heating stage by performing in-situ optical observation of the melting behavior of certified reference materials (CsCl and Au)Результаты обеспечивают надежную основу для калибровки температуры для последующих экспериментов на экстремальных температурах, таких как анализ включения жидкости и исследования высокотемпературных фазовых переходов.

Были выбраны два эталонных материала с четко определенными точками плавления:

• CsCl (хлорид цезия): теоретическая температура плавления ≈ 645 °C

• Au (Золото): теоретическая температура плавления ≈ 1064 °C

Эти два образца охватывают диапазон средней и сверхвысокой температуры, что делает их идеальными для калибровки производительности ступеней между 600 °C и 1100 °C.

Повышение температуры было запрограммировано с помощью программного обеспечения GoGoVIEW:

1.CsCl:Быстрое нагревание до 550 °C. При приближении к точке плавления скорость нагрева снижалась до 5 °C/мин до полного плавления.

2.Au:Быстрое нагревание до 900 °C. При приближении к точке плавления скорость нагрева снижалась до 5 °C/мин до полного плавления

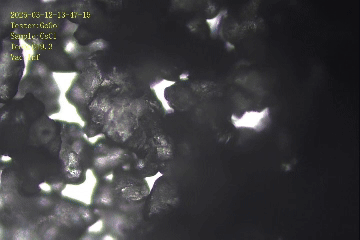

Система визуализации CCD регистрировала морфологические изменения в режиме реального времени, что позволило определить температуру начала плавления и температуру полного плавления из последовательности изображений.

Начальная температура плавления CsCl: ≈ 634 °C
Температура полного плавления CsCl: ≈ 648 °C

Отклонение от теоретической точки плавления (645 °C) составляет ±3 °C, что демонстрирует отличную точность контроля температуры на нагревательной стадии выше 600 °C.

Начальная температура плавления Au: ≈ 1061 °C
Температура полного плавления Au: ≈ 1065 °C

Отклонение от теоретической точки плавления (1064 °C) составляет менее 3 °C, что подтверждает тепловую стабильность и повторяемость этапа выше 1000 °C.

Измеренные температуры плавления CsCl и Au отлично совпадают с теоретическими значениями, с отклонениями в пределах допустимых пределов.Это подтверждает, что сверхвысокотемпературный нагревательный этап H1400-XY обеспечивает выдающуюся температурную точность и долгосрочную тепловую стабильность от комнатной температуры до 1400 °C.

• XY-прецизионный перевод (±5 мм): позволяет быстро перемещать образец между зоной нагрева и низкотемпературной платформой,позволяет проводить эксперименты на месте с охлаждением/нагреванием, идеально подходит для изучения кинетики фазовых преобразований и поведения включения жидкости/плавильного материала.

• Ультравысокая температурная устойчивость (RT до 1400 °C): Подходит для требовательных применений с металлами, керамикой и геологическими образцами.

• Оптическая совместимость: может быть напрямую соединен с оптическими микроскопами, спектрометрами Рамана и SEM для температурно-зависимого микроспектроскопического анализа in situ.

• Наука о материалах: наблюдение на месте высокотемпературных фазовых переходов, спекания и роста зерна

• Геология: анализ включения жидкости/плавильного материала, определение температуры плавления минералов

• Тепловой анализ: оценка тепловой устойчивости, определение фазовой диаграммы, эксперименты с охлаждением/быстрым охлаждением

Данные о точке плавления справочных материалов можно сравнить с сертифицированными значениями (например, из NIST), чтобы еще больше повысить научную достоверность результатов.

Ключевые слова: Ультравысокотемпературный нагревательный этап; H1400-XY; Испытания на месте, зависящие от температуры; Калибровка температуры плавления; CsCl; Au; GoGoVIEW
