مورد کاربرد | کالیبراسیون نقطه ذوب وابسته به دما در محل CsCl و Au با استفاده از دمای فوق‌العاده بالا

• دستگاه های GoGo درجه حرارت فوق العاده بالا مرحله گرمایش H1400-XY
  (با مکانیسم ترجمه نمونه XY مجهز است، که از خاموش کردن سریع / گرم کردن از طریق حرکت نمونه پشتیبانی می کند)

• سیستم تصویربرداری میکروسکوپی CCD

• نرم افزار کاملا جدید کنترل دما و ادغام بینایی: GoGoVIEW

To validate the temperature control accuracy and thermal stability of the H1400-XY ultra-high temperature heating stage by performing in-situ optical observation of the melting behavior of certified reference materials (CsCl and Au)این نتایج پایه ای قابل اعتماد برای کالیبراسیون دمایی برای آزمایشات بعد از دمای شدید، مانند تجزیه و تحلیل گنجاندن مایعات و مطالعات انتقال فاز در دمای بالا فراهم می کند.

دو ماده مرجع با نقاط ذوب مشخص انتخاب شدند:

• CsCl (کلورید سزیوم): نقطه ذوب نظری ≈ 645 °C

• Au (Gold): نقطه ذوب نظری ≈ 1064 °C

این دو نمونه محدوده دمای متوسط تا فوق العاده بالا را پوشش می دهند، که آنها را برای کالیبراسیون عملکرد مرحله بین 600 °C و 1100 °C ایده آل می کند.

افزایش دما با استفاده از نرم افزار GoGoVIEW برنامه ریزی شده است:

1.CsCl: گرم شدن سریع به 550 °C، هنگام نزدیک شدن به نقطه ذوب، سرعت گرم شدن تا ذوب کامل به 5 °C/min کاهش یافت.

2.Au: گرم کردن سریع تا 900 °C، هنگام نزدیک شدن به نقطه ذوب، سرعت گرم کردن تا ذوب کامل به 5 °C/min کاهش یافت

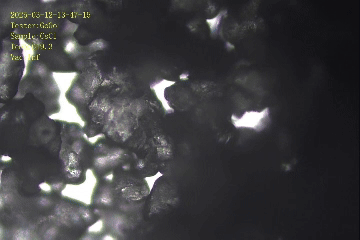

سیستم تصویربرداری CCD تغییرات مورفولوژیکی را در زمان واقعی ثبت کرد، اجازه تعیین دمای آغاز ذوب و دمای کامل ذوب از توالی تصویر را می دهد.

دمای آغاز ذوب شدن CsCl: ≈ 634 °C
دمای ذوب کامل CsCl: ≈ 648 °C

انحراف از نقطه ذوب نظری (645 °C) در حدود ±3 °C است که دقت کنترل درجه حرارت فوق 600 °C را نشان می دهد.

دمای آغاز ذوب شدن Au: ≈ 1061 °C
دمای ذوب کامل Au: ≈ 1065 °C

انحراف از نقطه ذوب نظری (1064 °C) کمتر از 3 °C است که ثبات حرارتی و تکرار پذیری مرحله را بالاتر از 1000 °C تأیید می کند.

دمای ذوب CsCl و Au اندازه گیری شده با مقادیر نظری مطابقت دارد، با انحرافات بسیار در محدوده قابل قبول.این تایید می کند که مرحله گرمایش درجه حرارت فوق العاده H1400-XY دقت درجه حرارت برجسته و ثبات حرارتی طولانی مدت را از دمای اتاق تا 1400 °C ارائه می دهد.

• ترجمه دقیق XY (± 5 mm): اجازه می دهد نمونه به سرعت بین منطقه گرمایش و یک پلت فرم دمای پایین حرکت کند.امکان آزمایشات خنک کننده/گرم کننده در محل (In situ quenching/heating experiments) ️ ایده آل برای مطالعه حرکات تحول فاز و رفتار گنجاندن مایع/ذوب.

• قابلیت درجه حرارت فوق العاده بالا (RT تا 1400 °C): مناسب برای کاربردهای سخت با فلزات، سرامیک و نمونه های زمین شناسی است.

• سازگاری نوری: می تواند به طور مستقیم با میکروسکوپ های نوری، طیف سنج های رامان و SEM برای تجزیه و تحلیل میکروسپکتروسکوپی وابسته به درجه حرارت در محل ترکیب شود.

• علوم مواد: مشاهده در محل انتقال فاز در دمای بالا، سینتر و رشد دانه

• ژئولوژی: تجزیه و تحلیل گنجاندن مایعات / ذوب ، تعیین نقطه ذوب مواد معدنی

• تجزیه و تحلیل حرارتی: ارزیابی ثبات حرارتی، تعیین نمودار فاز، آزمایشات خاموش کردن/برداری سریع

داده های نقطه ذوب مواد مرجع را می توان با مقادیر گواهی شده (به عنوان مثال از NIST) مقایسه کرد تا اعتبار علمی نتایج را بیشتر افزایش دهد.

کلمات کلیدی: مرحله گرمایش درجه حرارت فوق العاده بالا؛ H1400-XY؛ آزمایش وابسته به درجه حرارت در محل؛ کالیبری نقطه ذوب؛ CsCl؛ Au؛ GoGoVIEW
