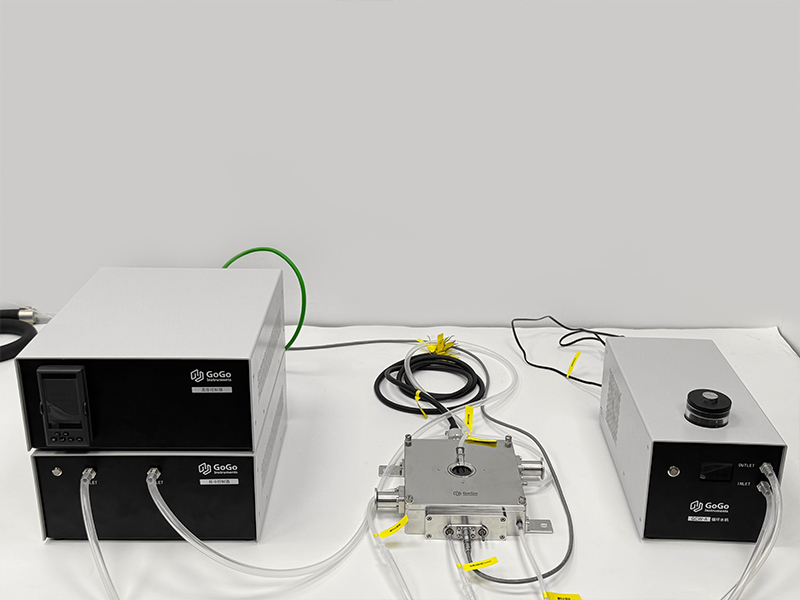

GoGo Instruments、北京航空航天大学にカスタムプローブ熱ステージを納入

北海道大学物理学校向けに 仕組まれた物理機器 14チャネル高精度探査機微小ナノ装置と半導体材料の電気性能試験に適した,異なる温度環境下このシステムは,高度な精密度の科学研究の要求に応えるため,複雑なピン装置の電気信号へのアクセスをサポートする多チャンネル試験設計を備えています.

• 12つのマルチピン航空コネクタ: 接続ボックスを介して接続され,マルチピンデバイスの安定な接続が可能で,密集したピンレイアウトとコンパクトなデザインのサンプルに最適です.
• 2 SMAインターフェイス:高周波信号や低ノイズ測定要件に適しており,試験柔軟性と信号の整合性を向上させる.
• すべてのチャネルのための端末ブロック接続:信頼性の高い接触を保証し,ユーザーがサンプルを迅速にインストールまたは交換できるようにします.

• 特殊な真空室プロセス: 密封構造と材料処理の最適化により,真空保持性能が著しく向上します.
• 高度に互換性のあるサンプル空間: 異なるデバイスサイズと電極構成に適応するカスタマイズされたサンプルステージレイアウトをサポートします.

• 半導体材料の電気特性試験
• マイクロナノデバイスの変動温度I-VおよびC-V測定
• 低温/高温環境における装置の信頼性の評価
• 多電極複合構造のサンプルを平行的に電気的に特徴付け

現場で

• 冷却/加熱方法:液体窒素冷却,抵抗加熱
• 温度範囲: -190°Cから400°C
• 温度安定性: ±0.1°C (±0.3°Cから -120°Cから190°C)
• 温度制御速度:最大加熱速度:150°C/分,最大冷却速度:40°C/分
• サンプルステージ:シルバー材料; 23mm * 23mm
• 光路:反射
• 窓の大きさ: φ25mm
• 窓素材: JGS2クォーツガラス (220nm~2500nmの伝送帯域),手動で取り外し交換可能
• 窓の上面からサンプル上面までの距離: 7mm
• 検体室の高さ: 6mm
• 窓の解凍:低温での解凍のためのガス浄化
• カメラ:真空
• 14 つながり点,12 つとSMAインターフェイスに接続された2つを含む
